壓力變送器如何正確選擇取壓點
時間: 2019-05-11 01:43:37
瀏覽次數：1404

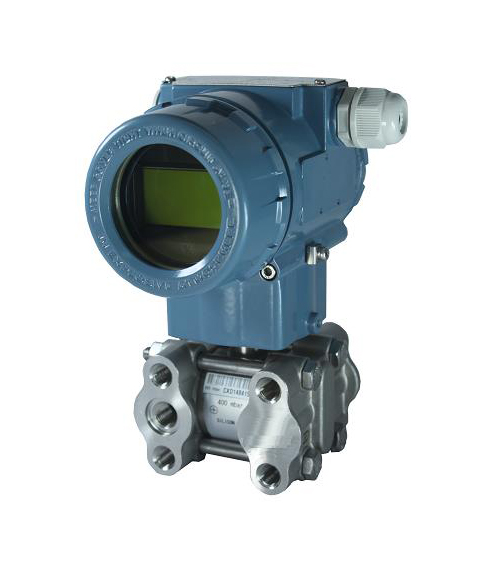

壓力變送器 使用在不同環境下，或者測量不同介質的時候，取壓點的選擇是有所不同的，選擇正確的取壓點有助與壓力變送器更好的發揮作用。
壓力變送器使用在不同環境下，或者測量不同介質的時候，取壓點的選擇是有所不同的，選擇正確的取壓點有助與壓力變送器更好的發揮作用。一般來說，壓力變送器的取壓點選擇有以下規則。
1.測量氣體壓力時，取壓點應在工藝管道的上半部。
2.測量液體壓力時，取壓點應在工藝管道的下半部與工藝管道的水平中心線成0°~45°夾角的范圍內。
3.測量蒸汽壓力時，取壓點取在工藝管道的上半部以及下半部與工藝管道水平中心線成0°~45°夾角的范圍內。
4.壓力取源部件的安裝位置，應選擇在工藝介質流束穩定的管段。
5.壓力取源部件與溫度取源部件在同一管道上時，壓力取源部件應安裝在溫度取源件的上游側。
6.壓力取源部件的端部不應超出工藝設備和工藝管道的內壁。
7.在垂直工藝管道上測量帶有灰塵、固體顆粒或沉淀物等混濁介質的壓力時，取源部件應傾斜向上安裝，與水平線的夾角應大于30°，在水平工藝管道上宜順流束成銳角安裝。
8.壓力變送器安裝位置應光線充足，操作和維護方便，不宜安裝在振動、潮濕、高溫、有腐蝕性和強磁場干擾的地方。
9.壓力變送器安裝位置應盡可能靠近取源部件。測量低壓的變送器的安裝高度宜與取壓點高度一致，尤其是測量液體介質和可凝性氣體介質。
10.測量氣體介質壓力時，壓力變送器安裝位置宜高于取壓點，測量液體或蒸汽壓力時，變送器安裝位置宜低于取壓點，目的在于減少排氣、排液附加設施。
