TX3351-DG/DA差壓安裝式表壓/絕壓變送器用于測量液體、氣體或蒸汽的液位、密度、壓力，然后將其轉變成4～20mADC HART電流信號輸出。TX3351-DG/DA也可與RST375手持終端或RSM100 Modem 相互通信，通過它們進行參數設定、過程監控等。
標準規格
（以標準零點為基準調校量程，不銹鋼 316L膜片，填充液為硅油）
1性能規格
調量程的參考精度
（包括從零點開始的線性、回差和重復性）± 0.075%
若TD>10 (TD=調節量程)，則為：±(0.0075×TD)%
環境溫度影響
| 量程代碼 | -20℃～65℃總影響量 |
| B/L | ±(0.30×TD+0.20)%×Span |
| 其它 | ±(0.20×TD+0.10)%×Span |
| 量程代碼 | -40℃～-20℃和65℃～85℃總影響量 |
| B/L | ±(0.30×TD+0.20)%×Span |
| 其它 | ±(0.20×TD+0.10)%×Span |
過范圍影響:±0.075%×Span
長期穩定性
| 量程代碼 | 影響量 |
| B/L | ±0.2%×Span/1年 |
| 其它 | ±0.1%×Span/1年 |
電源影響
±0.001% /10V (12～42V DC)，可忽略不計
2功能規格
量程和范圍(TX3351-DG表壓變送器)
| 量程/范圍 | kPa | bar | |
| B | 量程 | 0.6～6 | 6～60mbar |
| 范圍 | -6～6 | -60～60mbar | |
| C | 量程 | 2～40 | 0.02～0.4 |
| 范圍 | -40～40 | -0.4～0.4 | |
| D | 量程 | 2.5～250 | 0.025～2.5 |
| 范圍 | -100～250 | -1～2.5 | |
| E | 量程 | 20～2000 | 0.2～20 |
| 范圍 | -100～3000 | -1～30 | |
| G | 量程 | 0.1～10MPa | 1～100 |
| 范圍 | -0.1～10MPa | -1～100 | |
| H | 量程 | 0.21～21 MPa | 2.1～210 |
| 范圍 | -0.1～21 MPa | -1～210 | |
| I | 量程 | 0.4～40 MPa | 4～400 |
| 范圍 | -0.1～40 MPa | -1～400 | |
量程和范圍(TX3351-DA絕壓變送器)
| 量程/范圍 | kPa | bar | |
| L | 量程 | 2～40 | 0.02～0.4 |
| 范圍 | 0～40 | 0～0.4 | |
| M | 量程 | 2.5～250 | 0.025～2.5 |
| 范圍 | 0～250 | 0～2.5 | |
| O | 量程 | 30～3000 | 0.3～30 |
| 范圍 | 0～3000 | 0～30 | |
量程限
在量程的上下限范圍內，可以任意調整。建議選擇量程比盡可能低的量程代碼，以優化性能特征。
零點設置
零點和量程可以調節到表中測量范圍內的任何值，只要：標定量程
安裝位置影響
與膜片面平行方向的安裝位置變化不會造成零漂影響，若安裝位置與膜片面超過90°的變化，有<0.4kPa范圍內的零位影響，均可以通過調節調零校正。無量程影響。
輸出
2線制，4～20mADC，可選HART輸出數字通訊，可選擇線性或平方根輸出。
輸出信號極限：Imin=3.9mA，Imax=20.5mA
報警電流
低報模式：3.7 mA
高報模式：21 mA
不報模式（保持）：保持故障前的有效電流值
報警電流標準設置：高報模式
響應時間
放大器部件阻尼常數為0.1s；傳感器時間常數為0.1～1.6s，取決于量程及量程比。附加的可調時間常數為：0.1～60s。
預熱時間： < 15s
環境溫度
-40～85℃ 帶液晶顯示、氟橡膠密封圈時 -20～65℃
儲存溫度/運輸溫度
-50～85℃ 帶液晶顯示時：-40～85℃
過載極限：
| 量程 |
6kPa (1B) |
40kPa (1C/1L) |
250kPa (1D/1M) | |
| 過載極限 | 16MPa | 16MPa | 16MPa | |
| 量程 |
2(3)MPa (1E/1O) |
10MPa (1G) |
21MPa (1H) |
40MPa (1I) |
| 過載極限 | 16MPa | 20MPa | 25MPa | 45MPa |
電磁兼容性(EMC)：見下頁《電磁兼容性附表》
3安裝
電源及負載條件
電源電壓為24V，R≤(Us-12V)/Imax kΩ
其中 Imax=23 mA
電源電壓：42VDC
電源電壓：12VDC，15VDC（背光液晶顯示）
數字通訊負載范圍： 230～600Ω
電氣連接
M20X1.5電纜密封扣，接線端子適用于0.5～2.5mm2的導線。
過程連接
過程連接法蘭的端面有NPT 1/4 和UNF 7/16``內螺紋。
4物理規格
材質
膜片： 不銹鋼 316L、哈氏合金C
過程連接：不銹鋼 316L
填充液： 硅油
變送器外殼：鋁合金材質，外表噴涂環氧樹脂
外殼密封圈：丁腈橡膠（NBR）
銘牌： 不銹鋼 304
重量
3.3kg（無：液晶顯示、安裝支架、過程連接）
外殼防護等級：IP67
電磁兼容性附表
| 序號 | 測試項目 | 基本標準 | 測試條件 | 性能等級 |
| 1 | 輻射干擾（外殼） | GB/T 9254-2008表5 | 30MHz～1000MHz | 合格 |
| 2 |
傳導干擾 （直流電源端口） | GB/T 9254-2008表1 | 0.15MHz～30MHz | 合格 |
| 3 | 靜電放電(ESD)抗擾度 | GB/T 17626.2-2006 |
4kV(觸點) 8kV(空氣) | B |
| 4 | 射頻電磁場抗擾度 | GB/T 17626.3-2006 | 10V/m (80MHz～1GHz) | A |
| 5 | 工頻磁場抗擾度 | GB/T 17626.8-2006 | 30A/m | A |
| 6 | 電快速瞬變脈沖群抗擾度 | GB/T 17626.4-2008 | 2kV(5/50ns,5kHz) | B |
| 7 | 浪涌抗擾度 | GB/T 17626.5-2008 |
1kV（線線之間） 2kV（線地之間）(1.2us/50us) | B |
| 8 | 射頻場感應的傳導干擾抗擾度 | GB/T 17626.6-2008 | 3V (150KHz～80MHz) | A |
注：（1）A性能等級說明：測試時，在技術規范極限內性能正常。
（2）B性能等級說明：測試時，功能或性能暫時降低或喪失，但能自行恢復，實際運行狀況、存儲及其數據不改變。
外形尺寸 單位（mm）

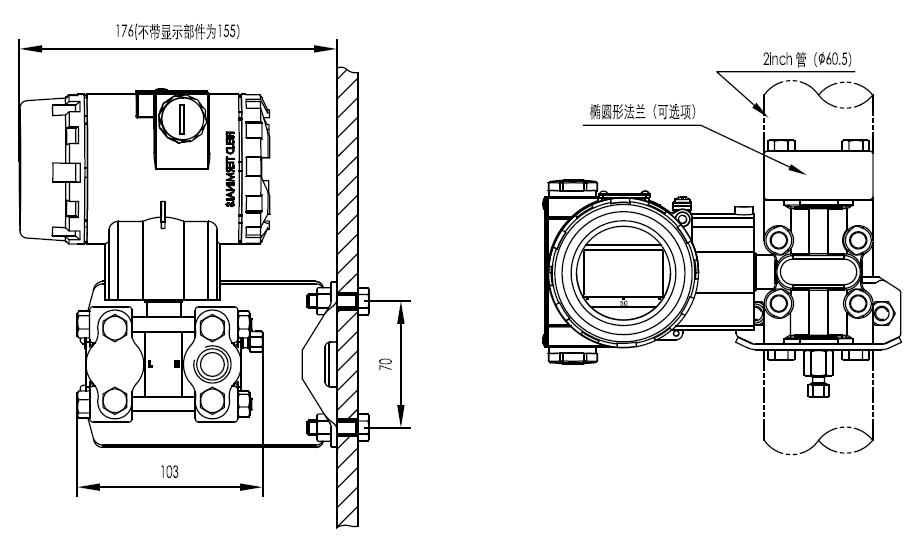

水平配管連接方式（側面） 水平配管連接方式（正面）

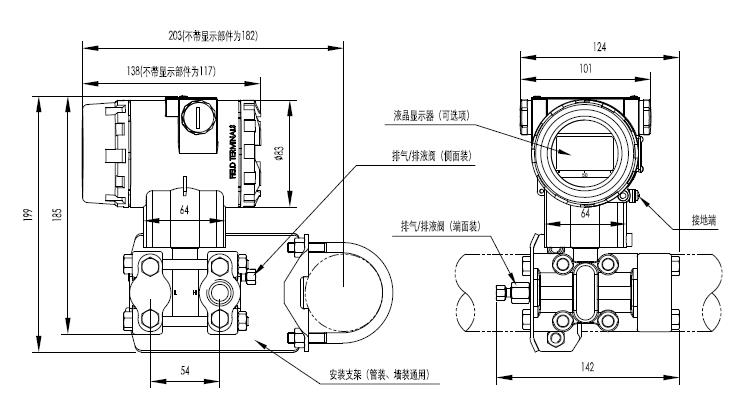

墻裝連接方式 垂直配管連接方式
5 電氣連接圖

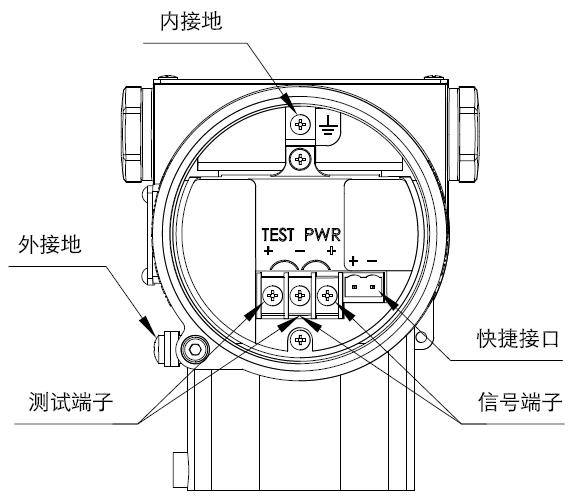

注：快捷接口功能等同于信號端子。
6 過程連接說明
7型號和規格代碼表
| 差壓安裝式表壓變送器散件選型 TX3351-DG- 差壓安裝式絕壓變送器散件選型 TX3351-DA- | ||||||||||||||||||
| 10 | 精度 輸出 | |||||||||||||||||
| B | 基本誤差±0.075% 4-20mA帶HART通訊 | |||||||||||||||||
| 20 | 量程 | |||||||||||||||||
|
表壓TX3351-DG 0-200Pa～6kPa（0-20～600 mmH2O）/(0-2～60mbar) | ||||||||||||||||||
| 1B | 0-200Pa～6kPa（0-20～600 mmH2O）/(0-2～60mbar) | |||||||||||||||||
| 1C | 0-400Pa～40kPa（0-40～4000 mmH2O）/(0-20～400mbar) | |||||||||||||||||
| 1D | 0-2.5kPa～250kPa（0-0.25～25 mH2O）/(0-25～2500mbar) | |||||||||||||||||
| 1F | 0-30kPa～3MPa（0-3～300 mH2O）/(0-0.3～30bar) | |||||||||||||||||
| 1G | 0-0.1MPa～10MPa /(0-1～100bar) | |||||||||||||||||
| 1H | 0-0.21MPa～21MPa /（0-2.1～210 bar） | |||||||||||||||||
| 1I | 0-0.4MPa～40MPa /（0-4～400 bar） | |||||||||||||||||
| 絕壓TX3351-DA | ||||||||||||||||||
| 1L | 0-10kPa～40kPa /（0-1000～4000 mmH2O）/(0-10～400mbar) | |||||||||||||||||
| 1M | 0-10kPa～250kPa /(0-100～2500mbar) | |||||||||||||||||
| 1O | 0-30kPa～3MPa /(0-0.3～30bar) | |||||||||||||||||
| 30 | 膜片材質 | |||||||||||||||||
| A | 不銹鋼 316L | 硅油 | ||||||||||||||||
| B | 不銹鋼 316L | 氟油 | ||||||||||||||||
| C | 哈氏合金C | 硅油 | ||||||||||||||||
| D | 哈氏合金C | 氟油 | ||||||||||||||||
| E | 不銹鋼316L 鍍金 | 硅油 | ||||||||||||||||
| F | 不銹鋼316L 鍍金 | 氟油 | ||||||||||||||||
| G | 不銹鋼316L 涂FEP | 硅油 | ||||||||||||||||
| T | 鉭 氟油 | |||||||||||||||||
| 40 | 過程連接 | |||||||||||||||||
| N | 1/4英寸NPT及7/16英寸UNF螺紋孔 無泄放閥 | |||||||||||||||||
| B | 1/4英寸NPT及7/16英寸UNF螺紋孔 泄放閥裝于法蘭后部端面 | |||||||||||||||||
| U | 1/4英寸NPT及7/16英寸UNF螺紋孔 泄放閥裝于法蘭側面上部 | |||||||||||||||||
| D | 1/4英寸NPT及7/16英寸UNF螺紋孔 泄放閥裝于法蘭側面下部 | |||||||||||||||||
| 50 | 接液密封材質 | |||||||||||||||||
| N | 丁腈橡膠（NBR） | |||||||||||||||||
| F | 氟橡膠(FKM) | |||||||||||||||||
| P | 聚四氟乙烯(PTFE) | |||||||||||||||||
| 60 | 特殊功能 | |||||||||||||||||
| N | 無 | |||||||||||||||||
| P | 防雷擊功能 | |||||||||||||||||
| O | 禁油處理（氧氣測量限氟油填充液、氟橡膠密封圈、<6MPa、<60℃) | |||||||||||||||||
| 70 | 安裝支架 | |||||||||||||||||
| N | 無 | |||||||||||||||||
| 1 | 不銹鋼 | |||||||||||||||||
| 2 | 碳鋼鍍鋅 | |||||||||||||||||
| 80 | 液晶顯示 | |||||||||||||||||
| N | 無 | |||||||||||||||||
| 2 | LED背光液晶顯示（-20℃） | |||||||||||||||||
| 3 | OLED顯示（-40℃） | |||||||||||||||||
| 90 | 防爆選項 | |||||||||||||||||
| N | 基本型 | |||||||||||||||||
| A | 本安型，NEPSI | |||||||||||||||||
| D | 隔爆型，NEPSI | |||||||||||||||||
| 100 | 位號標牌 | |||||||||||||||||
| N | 無 | |||||||||||||||||
| 1 | 位號標于銘牌內 | |||||||||||||||||
| 2 | 懸掛式不銹鋼標牌 | |||||||||||||||||
| 110 | 過程連接附件 | |||||||||||||||||
| N | 無 | |||||||||||||||||
| 1 | 1/2英寸NPT內螺紋不銹鋼橢圓形 | |||||||||||||||||
| 2 | M20x1.5 外螺紋不銹鋼丁字形接頭 | |||||||||||||||||
| 130 | 位號標牌 | |||||||||||||||||
| S | 不銹鋼表殼 | |||||||||||||||||
| V | 低電壓版 | |||||||||||||||||
| 注：1.所有非標選項以X做選型，并在X后加括號詳細參數以備注為準 | ||||||||||||||||||
注1：TX3351-DG對應選表壓量程代碼，TX3351-DA對應選絕壓量程代碼；
