TX3351-GP/AP-表壓/絕壓變送器用于測量液體、氣體或蒸汽的液位、密度、壓力，然后將其轉變成4～20mADC HART電流信號輸出。TX3351-GP/ AP也可與RST375手持終端或RSM100 Modem 相互通信，通過它們進行參數設定、過程監控等。

標準規格
（以標準零點為基準調校量程，不銹鋼 316L膜片，填充液為硅油）

1性能規格
調量程的參考精度
（包括從零點開始的線性、回差和重復性）± 0.075%,若TD>10 (TD=調節量程)，則為：±(0.0075×TD)%

環境溫度影響



過范圍影響：±0.075%×Span

長期穩定性


電源影響
±0.001% /10V (12～42V DC)，可忽略不計

2功能規格
量程和范圍(TX3351-GP-表壓)


量程和范圍(TX3351-AP-絕壓)

量程限
在量程的上下限范圍內，可以任意調整。建議選擇量程比盡可能低的量程代碼，以優化性能特征。

零點設置
零點和量程可以調節到表中測量范圍內的任何值，只要：標定量程

安裝位置影響
與膜片面平行方向的安裝位置變化不會造成零漂影響，若安裝位置與膜片面超過90&deg;的變化，量程C有<0.25kPa范圍內的零位漂移，其它量程有<0.15kPa范圍內的零位影響，均可以通過調節調零校正。無量程影響。

輸出
2線制，4～20mADC，可選HART輸出數字通訊，可選擇線性或平方根輸出。
輸出信號極限：Imin=3.9mA，Imax=20.5mA

報警電流
低報模式：3.7 mA
高報模式：21 mA
不報模式（保持）：保持故障前的有效電流值
報警電流標準設置：高報模式

響應時間
放大器部件阻尼常數為0.1s；傳感器時間常數為0.1～1.6s，取決于量程及量程比。附加的可調時間常數為：0.1～60s。

預熱時間： < 15s

環境溫度
-40～85℃ 帶液晶顯示、氟橡膠密封圈時 -20～65℃

儲存溫度/運輸溫度
-50～85℃ 帶液晶顯示時：-40～85℃


過載極限：


電磁兼容性(EMC)
見下頁《電磁兼容性附表》

3安裝
電源及負載條件
電源電壓為24V，R&le;(Us-12V)/Imax  k&Omega;
其中 Imax=23 mA
電源電壓：42VDC
電源電壓：12VDC，15VDC（背光液晶顯示）
數字通訊負載范圍： 230～600&Omega;

電氣連接
M20X1.5電纜密封扣，接線端子適用于0.5～2.5mm²的導線。

過程連接
標準過程連接：NPT 1/2內螺紋，可轉成NPT 1/2、G1/2以及M20x1.5的外螺紋、KF16真空接口。

4物理規格
材質
膜片：不銹鋼 316L、哈氏合金C
過程連接：不銹鋼 316L
填充液：硅油
變送器外殼：鋁合金材質，外表噴涂環氧樹脂
外殼密封圈：丁腈橡膠（NBR）
銘牌：     不銹鋼 304

重量
1.6kg（無：液晶顯示、安裝支架、過程連接）

外殼防護等級
IP67

電磁兼容性附表

注：（1）A性能等級說明：測試時，在技術規范極限內性能正常。
   （2）B性能等級說明：測試時，功能或性能暫時降低或喪失，但能自行恢復，實際運行狀況、存儲及其數據不改變。

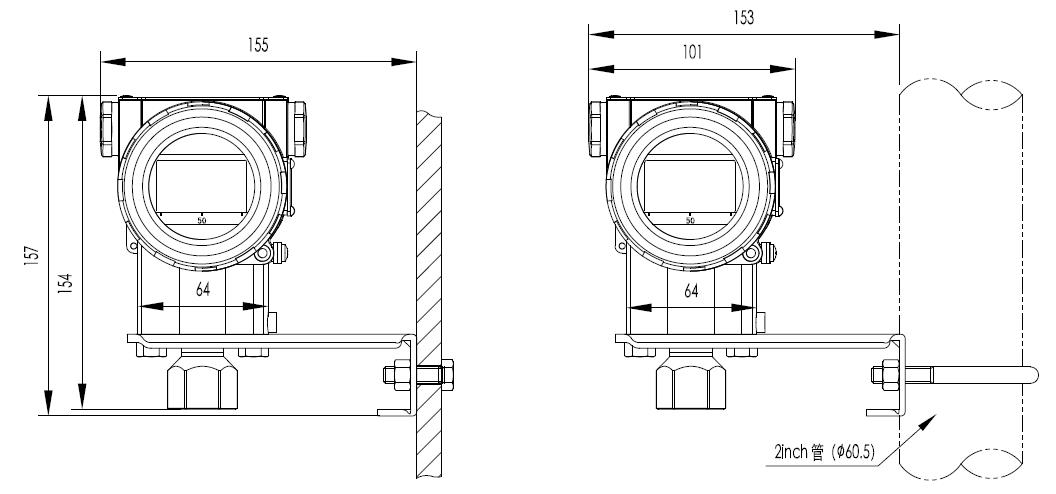

外形尺寸                                                                 單位

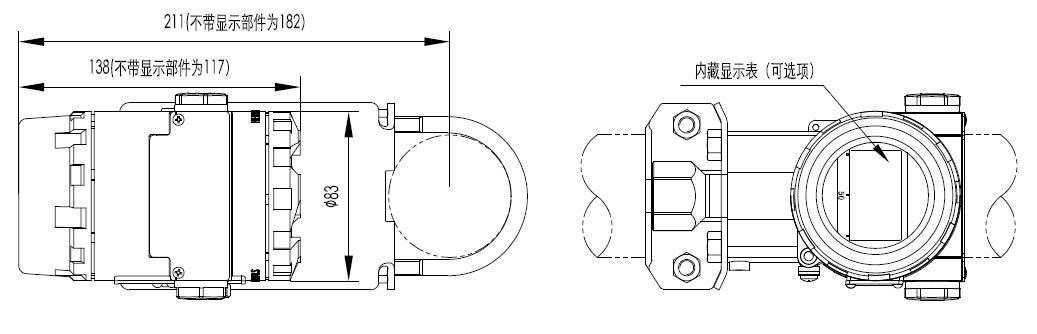

水平配管連接方式（側面）                          水平配管連接方式（正面）

墻裝連接方式                                     垂直配管連接方式

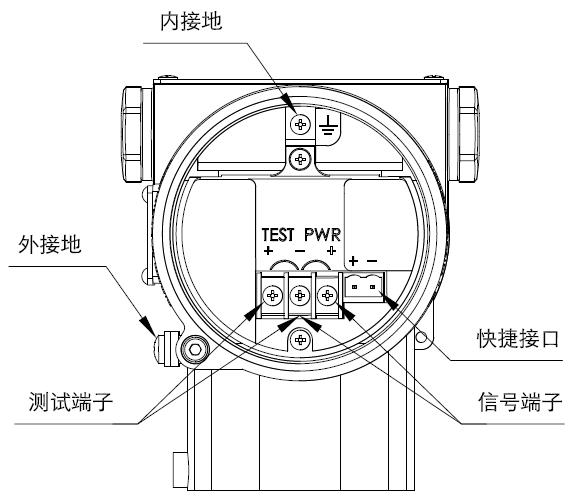

5 電氣連接圖

注：快捷接口功能等同于信號端子。
6 過程連接說明（代碼1）

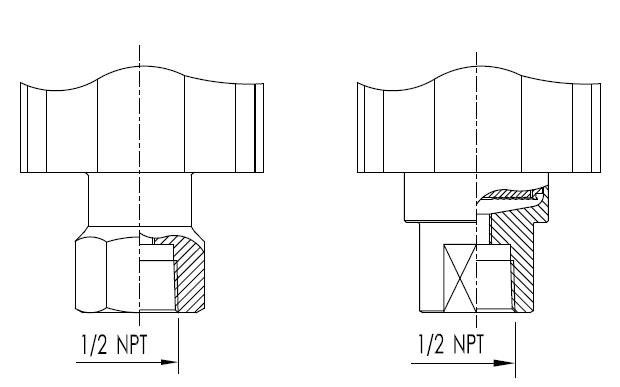

6.1 標準形式（代碼1）
D/M/F/G/H/I/K/O量程接口圖            B/C/L量程接口圖

6.2 衍生接口形式

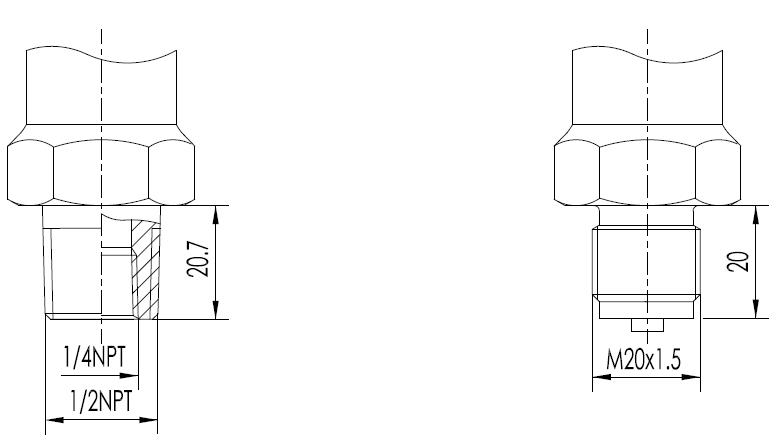

1/2英寸NPT 外螺紋（代碼2）                           M20x1.5 外螺紋（代碼3）

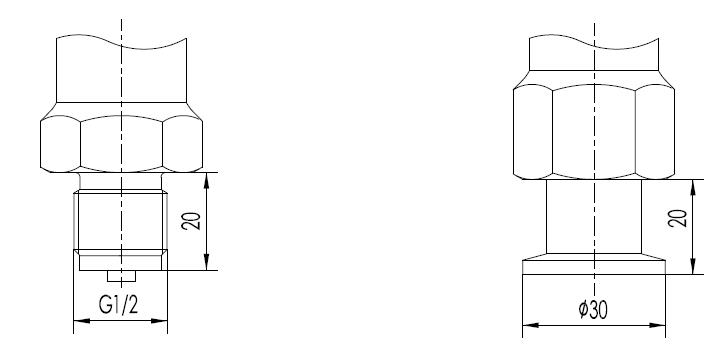

G1/2 外螺紋（代碼4）                   真空接口  DIN 28403 KF16 / ISO 2861（代碼5）

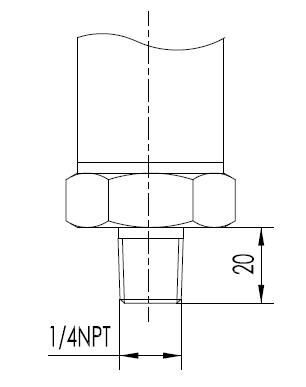

1/4英寸NPT外螺紋（代碼6）

7型號和規格代碼表


注1：TX3351-GP對應選表壓量程代碼，TX3351-AP對應選絕壓量程代碼；
注2：真空接口  DIN 28403 KF16 / ISO 2861，僅適用小于2.5bar以內的量程。
